Advanced Design System 2021中文免费版Windows64位版

Advanced Design System 2021中文免费版是一款业界领先的电子设计自动化EDA软件，专为射频RF、微波及高速数字电路的协同设计与仿真而打造，提供快速、精确且易用的完整集成系统，涵盖电路仿真、电磁仿真与原理图设计，支持从概念到生产的桌面级流程设计！

Advanced Design System 2021安装教程

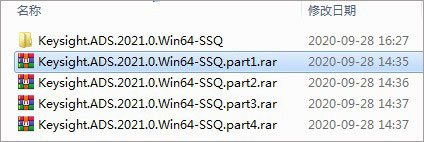

1、下载解压，得到advanced design system 2021软件包，挑选一个进行解压；

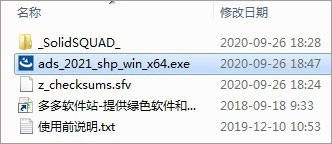

2、得到keysight ads 2021 64位原程序和_SolidSQUAD_补丁文件夹；

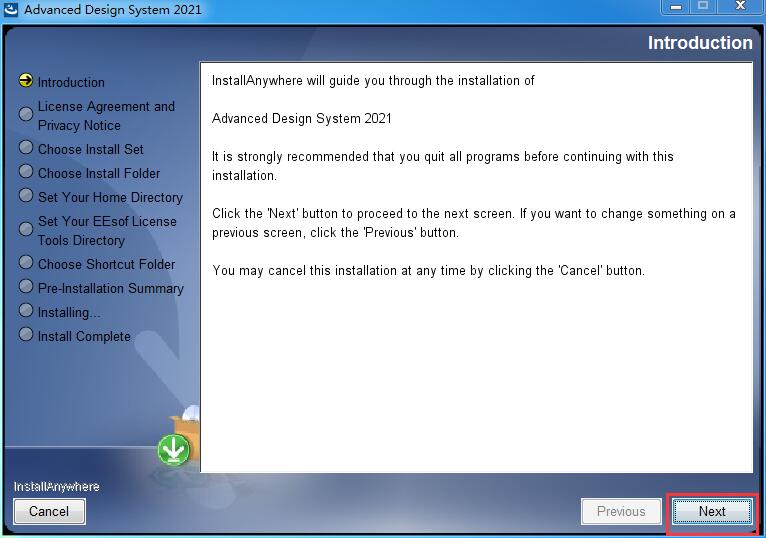

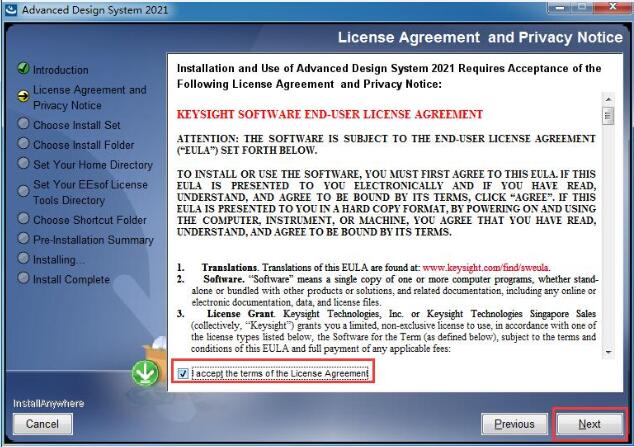

3、首先双击文件“ads_2021_shp_win_x64.exe”安装原程序，接受软件安装协议；

4、按默认目录进行安装，依提示进行下一步操作；

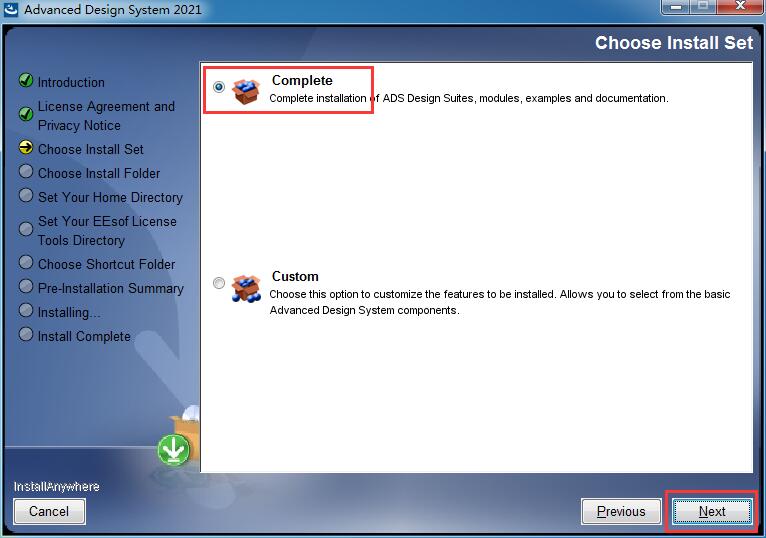

5、选择安装类型，包括完整安装和自定义安装，根据个人需要选择

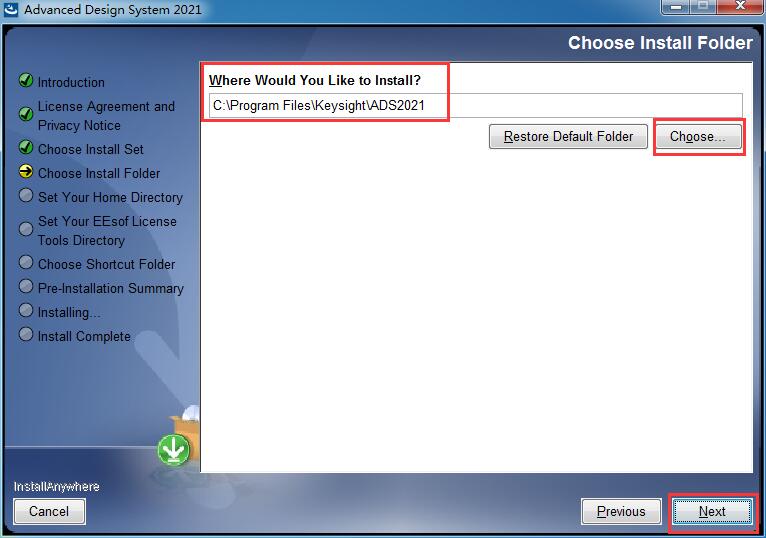

6、选择安装位置，默认的是【C:\Program Files\Keysight\ADS2021】，可以单击【choose】按钮修改

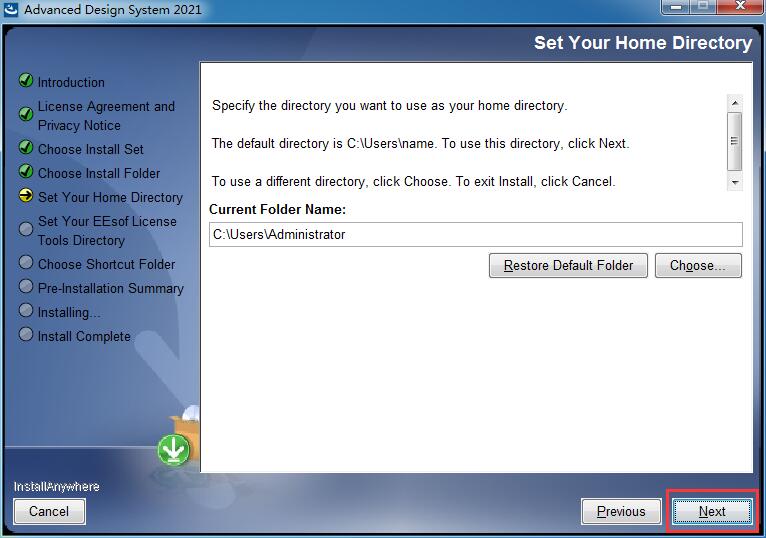

7、选择当前文件夹名称，默认即可

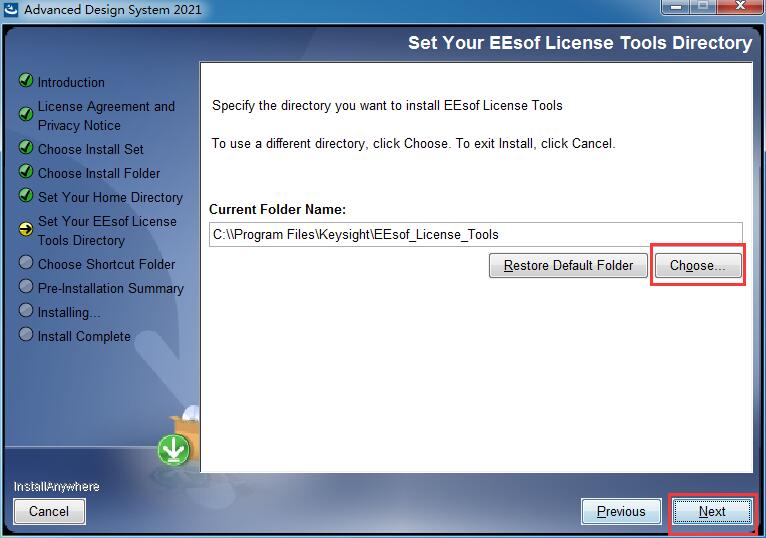

8、选择许可文件安装位置

9、在此界面，选择创建桌面快捷方式；

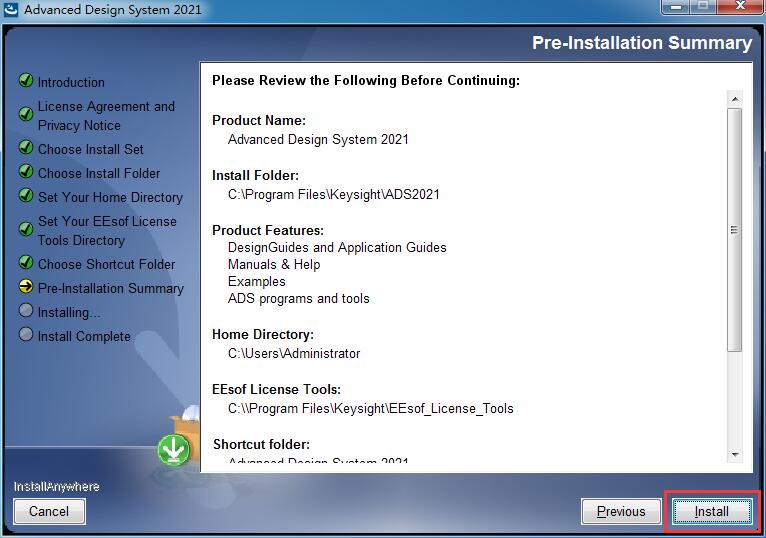

10、软件正在安装中，请用户耐心等待一小会；

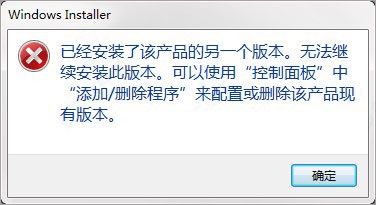

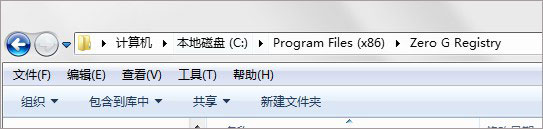

11、若安装中出现以下问题，只需将以下路径中的文件全部删掉即可；

12、成功安装后，点击Done退出安装向导，之后会自动弹出许可证设置向导窗口，点击退出即可；

13、再将补丁文件夹中的EEsof_License_Tools到软件安装目录下合并文件夹；

默认目录【C:\Program Files\Keysight】

14、接着以管理员的身份运行server_install.bat程序，直到服务启动成功；

默认路径【C:\Program Files\Keysight\EEsof_License_Tools\bin\win32_64】

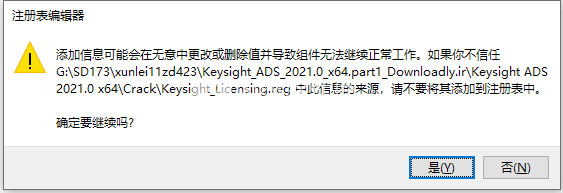

15、双击运行补丁文件夹中的Keysight_Licensing.reg注册表，确定添加；

16、最后再将ADS2021文件夹复制到以下目录进行替换；

17、至此，软件成功激活

Advanced Design System 2021主要功能

多域协同仿真引擎

电路仿真：提供强大的频域仿真（如谐波平衡HB、S参数分析）和时域仿真（如卷积、瞬态分析），能够精确处理线性与非线性电路行为。

电磁仿真（EM）：内置Momentum2.5D/3D电磁场仿真器，可对微带线、带状线、天线及复杂封装结构进行精确建模，验证物理版图的高频特性。

系统仿真：支持通信系统级设计，包含DSP库、射频系统库，支持预算分析和系统级链路仿真。

智能化设计与优化

优化与调谐：内置Optimization和Tuning工具，允许用户设定目标（Goal），软件自动调整元器件参数以达到最佳性能（如增益、回波损耗）。

良率分析：提供蒙特卡洛分析（MonteCarlo）和良率优化功能，评估制造公差对电路性能的影响，确保设计的可靠性。

丰富的库与设计套件

DesignKits：支持各大半导体厂商提供的工艺设计套件（PDK），包含晶体管、二极管等精确模型（如Cree/Wolfspeed的CGH系列GaN模型）。

协同设计：支持与MATLAB、Cadence、MentorGraphics等第三方EDA工具进行联合仿真（Co-Simulation）。

Advanced Design System 2021怎么设计电路

1.建立工作环境

启动ADS，首先创建一个新的Workspace（工作区）。

在工作区内，点击File->New->Cell，输入名称（如Amp_Design），并选择CreateSchematic（创建原理图）。

2.绘制原理图

放置元件：在左侧的元件面板（ComponentPalette）中选择所需的元器件库（如Lumped-Components集总元件，或Transistors晶体管）。

连线：使用工具栏中的Wire工具将元件连接起来，并放置Ground（接地）和Port（端口，用于定义输入输出阻抗，通常为50Ω）。

3.设置仿真控件

从元件面板中选择Simulation-S_Param（S参数仿真）或Simulation-HarmonicBalance（谐波平衡仿真）控件，放置在原理图中。

双击控件设置扫描频率范围（如1GHz到10GHz）和步进。

4.运行仿真

点击工具栏上的F7或Simulate按钮。软件将自动编译网表并运行仿真器。

Advanced Design System 2021怎么画图

绘制电路原理图与版图

原理图：如上所述，通过工具栏的元件库和连线工具进行绘制。

版图（Layout）：在原理图界面，点击Layout->Generate/UpdateLayout，ADS会根据原理图自动生成物理版图。你也可以手动创建LayoutCell，使用矩形、路径等工具绘制微带线结构。

绘制仿真结果图表（数据可视化）

仿真完成后，ADS会自动弹出数据显示窗口（DataDisplay），你可以在此进行专业的绘图：

选择图表类型：在数据显示窗口的左侧工具栏，选择绘图类型，如RectangularPlot（直角坐标图）、SmithChart（史密斯圆图）或PolarPlot（极坐标图）。

放置图表：在空白区域点击鼠标左键放置图表框。

选择数据：在弹出的对话框中，选择数据源（通常是当前的仿真结果），然后从列表中选择需要显示的参数（如S(1,1)或S(2,1)）。

格式化显示：点击Add后，曲线即会显示。你可以双击曲线修改线型、颜色，或双击坐标轴修改刻度。

添加标记（Marker）：使用工具栏中的Marker工具，点击曲线上的任意点，即可显示该频率点的具体数值（如增益、相位）。
