Altair Flow Simulator 2026中文激活版完整版

Altair Flow Simulator 2026中文激活版是一款专为CAD集成环境设计的3D热流体系统仿真工具，工程师能快速构建系统级仿真模型，以快速系统级仿真为核心，支持从概念方案到详细设计的全流程迭代，显著缩短研发周期，提升产品竞争力。

flow simulation 2026安装教程

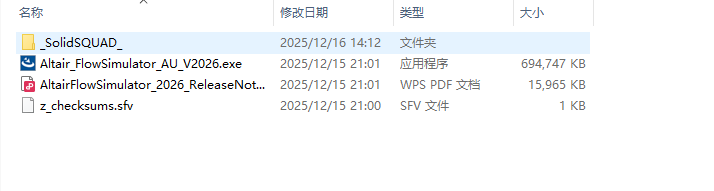

1、下载解压，得到Altair Flow Simulator 2026流体分析软件，以及_SolidSQUAD_激活文件；

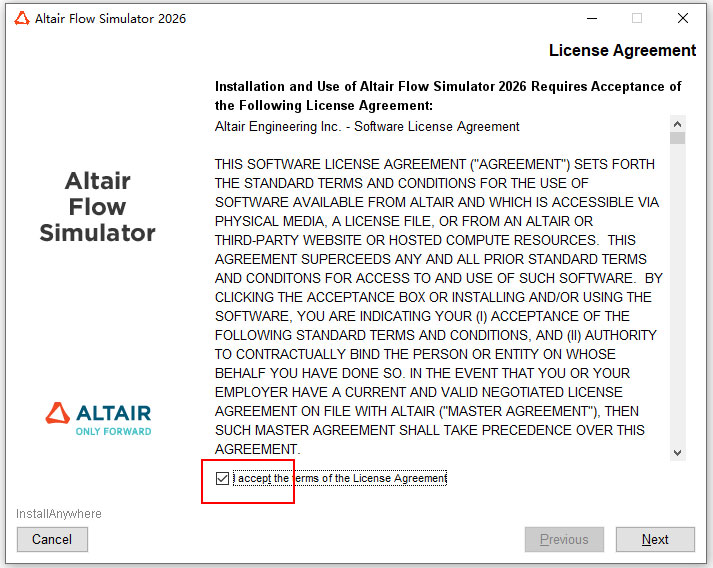

2、双击Altair_FlowSimulator_AU_V2026.exe先安装软件，接受软件协议；

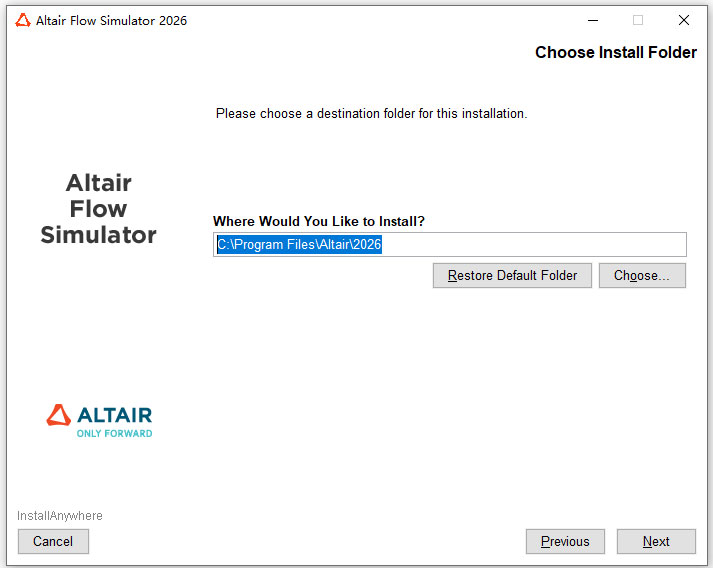

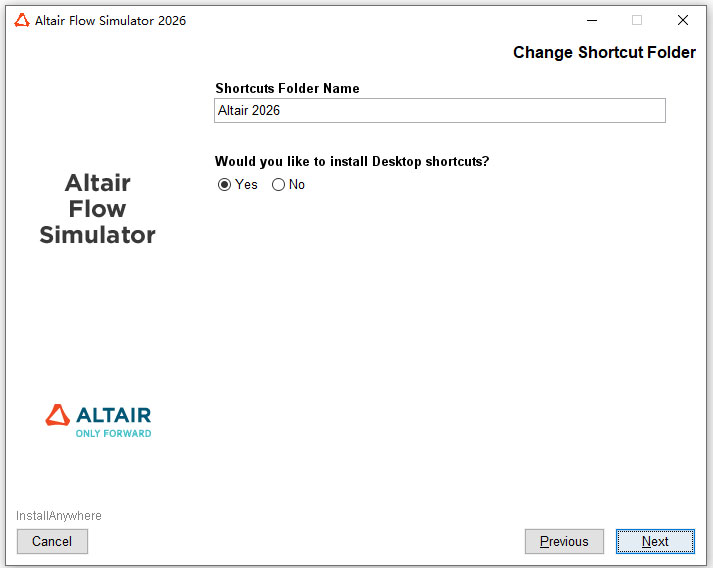

3、选择安装目录，建议按默认安装；

4、创建桌面快捷方式；

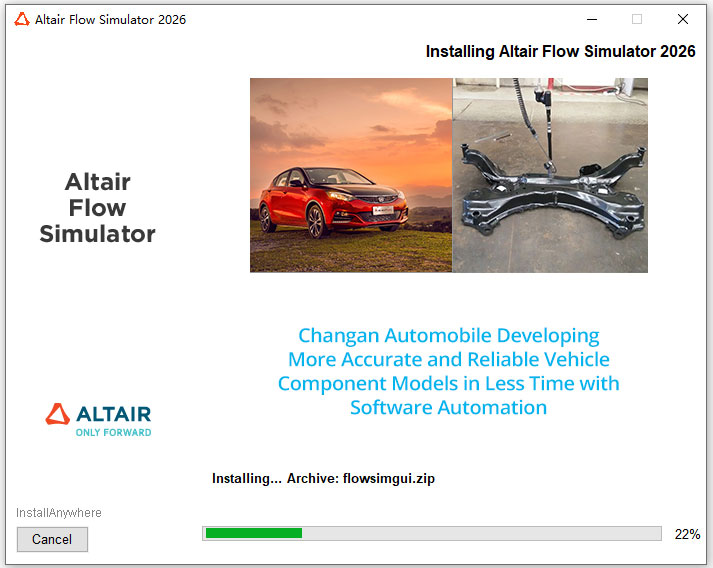

5、正在安装中，安装速度取决于用户的电脑配置；

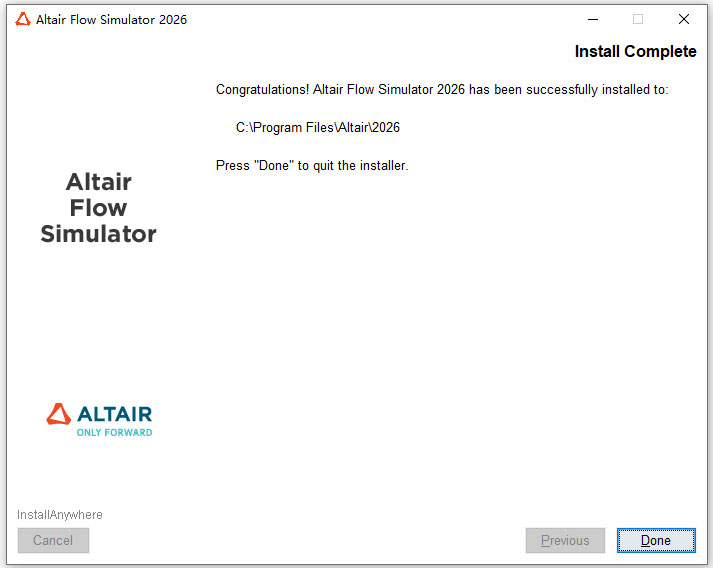

6、成功安装；

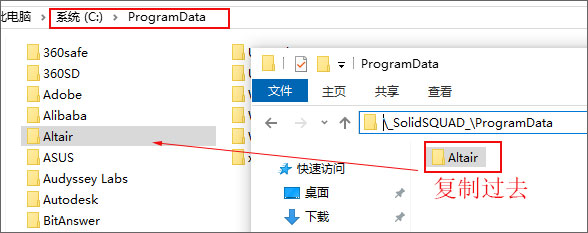

7、将_SolidSQUAD_激活文件解压出来，复制ProgramData文件夹到c盘替换；

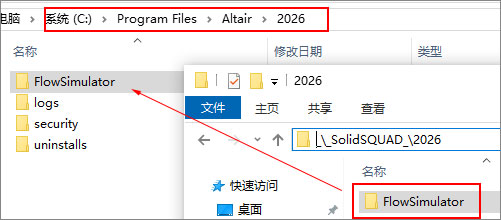

8、再将2026文件夹下的FlowSimulator文件夹复制到软件安装目录下替换；

软件默认目录【C:\Program Files\Altair\2026】

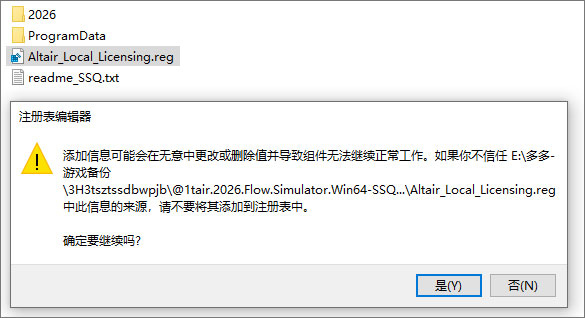

9、最后运行Altair_Local_Licensing.reg文件注册，选择是；

10、好了，软件成功激活，用户可以免费使用。

Altair Flow Simulator 2026新增功能

数据交互与仿真单元增强

全新升级功能仿真单元，支持FlowSimulator与Altair其他求解器（如CFD、结构）间直接传递数据数组，实现多工具间数据无缝流转；

新增单变量批量选择功能，通过一个变量即可选中所有管道站点或管段，大幅简化复杂管网设置，缩短50%以上的模型配置时间。

CAD集成与建模效率提升

深化主流CAD（SolidWorks、CATIA、Creo）双向实时集成，支持参数同步更新与模型一键导入，减少几何转换损耗；

新增智能管路自动识别与建模，可快速提取CAD装配体中的管路拓扑，自动生成仿真节点与管段，降低手动建模工作量。

多物理场与耦合仿真强化

扩展流体-热-结构耦合功能，支持与AltairSimSolid、AcuSolve直接耦合，实现系统级流固热一体化仿真；

新增燃烧与化学反应模块，支持燃烧效率、排放物生成等过程模拟，适配发动机、燃气轮机等燃烧系统设计。

参数化优化与AI辅助设计

内置增强型多目标优化引擎，支持对流量、压降、温度、重量等多目标同步优化，自动生成Pareto最优设计方案；

集成AI辅助建模工具，可基于历史仿真数据自动推荐模型参数与边界条件，降低建模经验依赖。

控制系统集成与后处理升级

新增通用控制系统接口，支持与MATLAB/Simulink等控制工具联合仿真，实现流体系统与控制逻辑的闭环验证；

后处理新增自定义报表模板与自动化报告生成，可一键导出包含流场、温度场、压力分布等结果的标准化仿真报告。

Altair Flow Simulator 2026气动仿真流程

1.模型准备与几何导入

明确仿真目标（如管路流阻、阀门流量特性、换热器气动性能），清理CAD几何，去除小孔、倒角等无关特征；

通过CAD直接集成导入几何，或导入STEP/IGS格式文件，自动识别流体域（管路、腔体、流道）并生成系统拓扑框架。

2.系统建模与元件定义

基于拓扑框架，拖拽添加气动元件库（管道、阀门、泵、风机、换热器、节流孔），连接元件形成完整气动回路；

定义元件参数：管道直径/长度/粗糙度、阀门开度/流量系数、风机曲线、换热面积等；

分配流体介质（空气、燃气等），设置物性参数（密度、粘度、比热）。

3.物理模型与求解设置

选择气动仿真类型：稳态/瞬态、可压缩/不可压缩、层流/湍流（默认k-ε湍流模型）；

开启气动专项模型：如节流效应、漩涡损失、流动分离修正；

设置求解器参数：收敛准则（残差<1e-5）、迭代步数、时间步长（瞬态）。

4.边界条件施加

入口：压力入口（总压/静压）、流量入口（质量流量/体积流量）；

出口：压力出口（大气压/背压）、自由出流；

壁面：绝热/等温壁面、粗糙度设置、无滑移边界。

5.网格划分（系统级简化网格）

采用一维/二维系统网格（非三维精细网格），管道自动生成节点与截面单元，关键部位（阀门、节流孔）局部加密；

网格质量检查：无负体积、节点连通性完好。

6.求解计算与监控

提交求解，实时监控残差曲线、入口/出口压力/流量、关键节点温度；

稳态计算至残差收敛且监控变量稳定；瞬态计算至设定时间或周期稳定。

7.后处理与结果分析

提取气动关键结果：管路压力损失、流量分布、流速云图、阀门流量系数、风机工作点；

生成性能曲线：压降-流量曲线、效率-流量曲线；

对比多方案结果，优化管路布局、元件选型或运行参数。

Altair Flow Simulator 2026气液两相流仿真模拟流程

1.仿真规划与几何准备

确定两相流类型：气-液分层流、泡状流、雾状流、环状流（如管道气液混输、冷凝器两相流动）；

清理CAD几何，确保流体域连续，重点保留气液交界面相关结构（如喷嘴、分离器入口）；

导入几何并生成系统拓扑，明确气液入口、出口及分离区域。

2.两相流模型与介质定义

选择两相流物理模型：

均质流模型（气液混合均匀，适用于泡状流/雾状流）；

分相流模型（气液分层，适用于分层流/环状流）；

界面追踪模型（VOF，适用于气液界面清晰场景，如液位波动）。

定义两相介质：气相（空气、蒸汽）、液相（水、油），设置各相物性（密度、粘度、表面张力）；

输入初始相分布：如入口气相体积分数（0~1）、初始液位高度。

3.系统建模与参数设置

从两相流元件库拖拽元件：两相管道、气液混合器、分离器、冷凝器、节流阀；

定义元件两相流参数：管道倾角（影响分层流）、混合器配比、分离器分离效率；

开启相间作用模型：曳力、表面张力、相变（蒸发/冷凝，如冷凝器）。

4.边界条件与初始条件

入口：气液混合入口（指定总流量+气相体积分数）、气相/液相单独入口；

出口：压力出口（允许两相流出）、分离出口（气相/液相分别出口）；

初始条件：初始压力、温度、相分布，瞬态仿真需设置初始流场。

5.网格划分与求解配置

采用两相流专用网格：管道轴向均匀划分，径向（分层流）或界面区域（VOF）局部加密；

求解器设置：选择两相流求解器，稳态/瞬态计算，调整收敛准则（两相流残差<1e-4）；

开启相变计算（如需模拟蒸发/冷凝），设置相变温度与潜热。

6.求解计算与过程监控

提交求解，监控关键两相流参数：各相流量、气相体积分数分布、界面位置、压力降；

瞬态仿真监控界面波动、流型转变（如泡状流转分层流）；

计算至收敛（稳态）或达到稳定周期（瞬态）。

7.后处理与结果分析

可视化两相流场：气相体积分数云图、相界面轮廓、流速矢量图、压力分布；

提取两相流性能指标：气液分离效率、两相流阻、持液率、冷凝/蒸发量；

分析流型合理性，优化管道倾角、入口配比或分离器结构，避免流型不稳定（如段塞流）。
